12 ответов в теме

[Padrius]

Помогите пожалуйста расшифровать разметку на клинке.



Удалось найти информацию, что эти стилеты применялись для измерения веса и диаметра ядер на основе шкалы Гартмана, но что именно означают эти цифры и отметки и принцип работы понять не могу.

[Dmitrij]

Ещё бы всё изделие целиком и масштабную линеечку...

Навскидку можно предположить, что это фунты. Вопрос - какие. Ибо единого общепринятого фунта не существовало. Кроме того, поскольку материал снаряда мог быть разным, существовали шкалы калибров в "чугунной", "каменной" и "свинцовой" мере.

Ещё одна версия - это может вообще ничего не означать. Встречал в литературе упоминание об "артиллерийских" стилетах как клёвой отмазке от оружейного законодательства того времени. Типа это не оружие, а необходимый инструмент. Можно допустить существование произвольной имитации артиллерийской шкалы.

Принцип работы - как у любой линейки, прикладываешь к дульному срезу изделия и смотришь циферку.

[Padrius]

Изделие целиком вот
https://www.vikingswo...tid=45330&stc=1

В шкале смущает несколько моментов. Цифры 1-6 направлены в одну сторону, остальные в другую. Цифры увеличиваются в не вполне понятной закономерности. Расстояние между отметками разное.

Что это шкала для отмазки - тоже мыль в голову приходила. Но такую же шкалу видел еще на одном таком стилете, на остальных к сожалению слишком нечеткие фото, нечитабельно.
https://www.vikingswo...ead.php?t=10173
https://miles.forumco...net/?t=51726661

[Dmitrij]

Цифры увеличиваются в не вполне понятной закономерности. Расстояние между отметками разное.

Это как раз нормально. На шкале нанесены распространённые в реальности калибры, они и не обязаны идти подряд. Связь между весом ядра и диаметром канала ствола опять же не обязана быть прямой, само собой что шаг будет разный.

[Volgast]

В 1546 г. в Нюрберге некто Гартман изобрел артиллерийскую шкалу. Это брусок пирамидальной формы, на одном ребре нанесены нюрбергские дюймы, на другом веса в фунтах свинцовых ядер, на третьем - железных, на чеетвертом - каменных. Веса нанесены в соответствии с диаметром ядер. Благодаря этому можно было сразу по шкале по заданному диаметру найти веса ядер соответствующего материала и обратно, по весу ядра его диаметр

[Volgast]

[Dmitrij]

Русский артиллерийский фунт, употребляемый в этой таблице, как единица измерения ЕМНИП был введён Петром I, а это другой регион и слегка попозднее датировки обсуждаемого изделия. Какой мерой пользовался владец стилета - вопрос остаётся открытым. И здесь ещё одна засада - собственно диаметр ядра не равен калибру ствола, существует кольцевой зазор, который тоже мог быть разный.

[sasa]

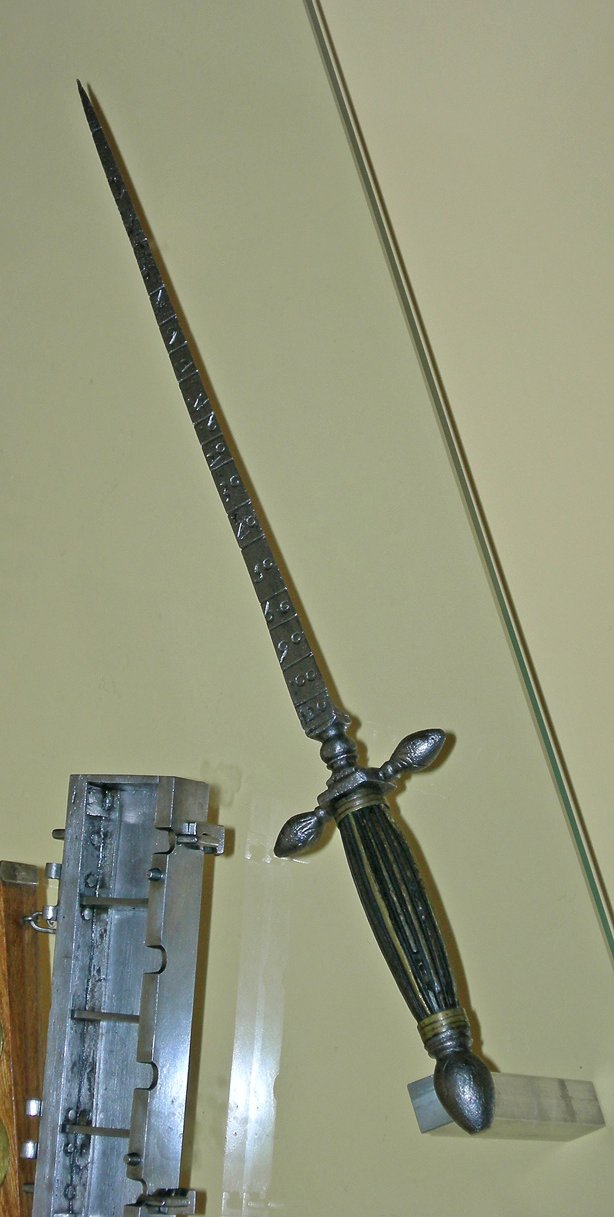

Полный набор измерителей для артиллериста

Прикрепленные миниатюры

•
•
•

[Dmitrij]

Полный набор измерителей для артиллериста

Судя по количеству пустых гнёзд у футляра, набор таки не полный.

[Padrius]

Цифры увеличиваются в не вполне понятной закономерности. Расстояние между отметками разное.

Это как раз нормально. На шкале нанесены распространённые в реальности калибры, они и не обязаны идти подряд. Связь между весом ядра и диаметром канала ствола опять же не обязана быть прямой, само собой что шаг будет разный.

Т.е. риски это калибр, а цифры - вес?

[Padrius]

Полный набор измерителей для артиллериста

Ну, судя по свободным местам в чехле - не полный )))

Насколько я понимаю там протравник, шкала Гартмана, а нижняя линейка для чего?

[Dmitrij]

Т.е. риски это калибр, а цифры - вес?

Скорее всего да.

[superbronnik]

Риски с цифрами служили и для определения объёма пороха. Также была и специальная артиллерийская линейка, с помощью которой производилось прицеливание и рассчитывался необходимый угол возвышения ствола при стрельбе.
