48 ответов в теме

[SkogTroll]

1 непальский способ остроумен, но вряд ли подходит к производству элитных шапок типа шаллер или армэ.
+ то, что выше выразил Райдо
2 3хмм шаллер делается стопудово с огнем. на финальных этапах следы отжига видны.
3 касательно картинки- лично мое мнение, это придание начальной формы, только не вколачиванием в дырку, а околачиванием об плоскую наковальню. Так поступают некоторые серебряных дел мастера, при ковке к примеру глубокой посуды- придают форму перед рэйзингом.

[Raidho]

Йобур, если это 3мм мягкой стали, то колотить её в нагретом состоянии опасно, ибо можно просто не уследить. Тут именно что разные вещи -
1. Колотить по горячей железке. (примерно как это делает тот канадский чел с горелкой) Нужно очень следить за толщиной, из-за кривых теримических режимов может накопиться очень много напряжений (когда я делал анатомичные голени из 1 мм 65Г, после окончания горячей работы их невзможно было отгладить или даже хоть чуть чуть согнуть, после отжига всё вроде нормально, я их ещё не доделал). Периодически полезно просто прогревать деталь, т.е. производить отжиг.
2. колотим по холодной, периодически отжигаем для снятия напряжений. Если этого не делать, колотить будет всё тяжелее, в один прекрасный момент заготовка может треснуть.

мне вот интересно, что практичнее - взять лист потолще но площадь поменьше и агрессивно его тянуть на болванку, или соответственно лист потоньше, побольше площади и аккуратно, не вытягивая металл, отрайзить шлем

[SkogTroll]

Рома, то, что холодную деталь удобнее держать, проще контролировать итд- это даже не вопрос, и это описано еще в книжке Б.Прайса, битие по горячей детали вс битие по холодной с отжигом между проходами.
речь о том, что без огня совсем такое сделать скорее всего невозможно.
Как делать, агрессивно тянуть или аккуратно- это йа думаю от предпочтений мастера зависит. с доспехами, что характерно, начиная от выкройки, много дорог может привести к одинаковому результату.

[Vicen]

Я Может повторюсь....

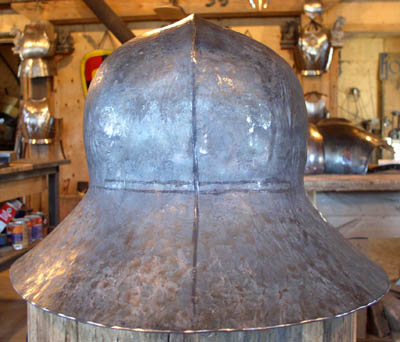

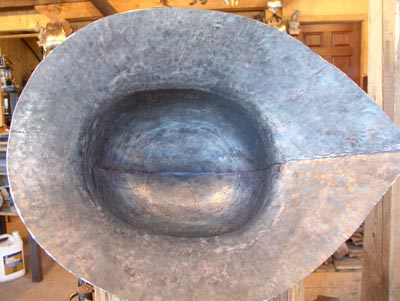

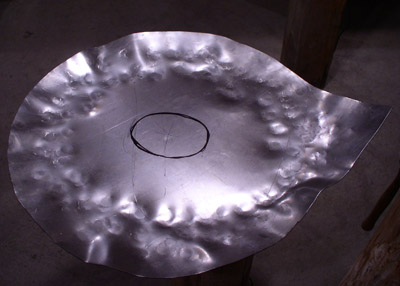

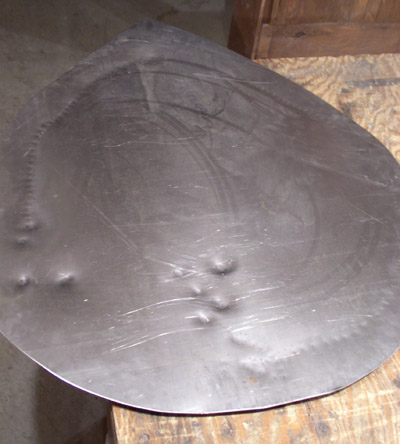

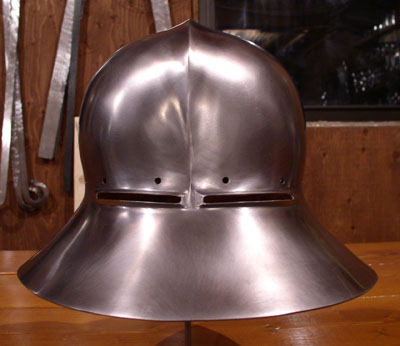

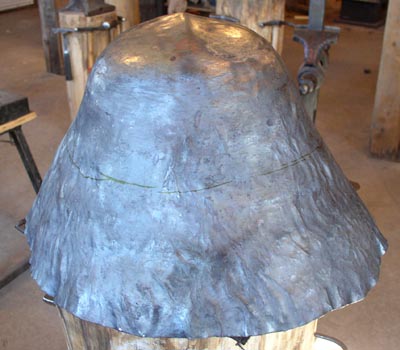

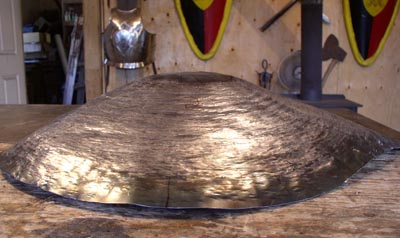

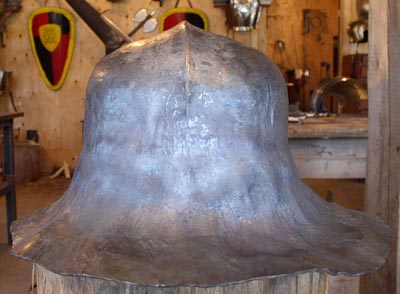

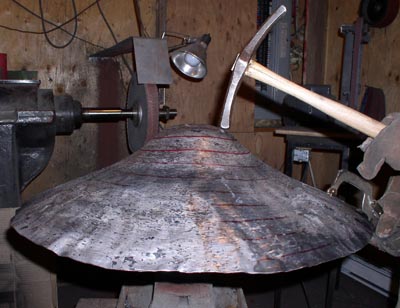

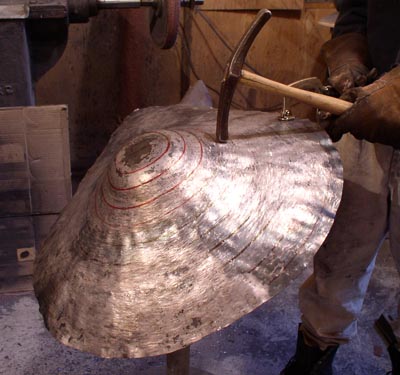

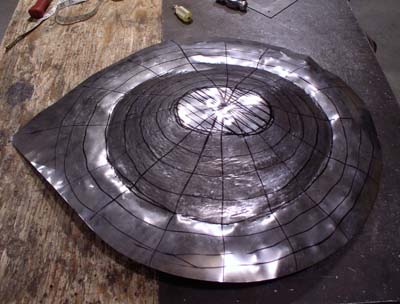

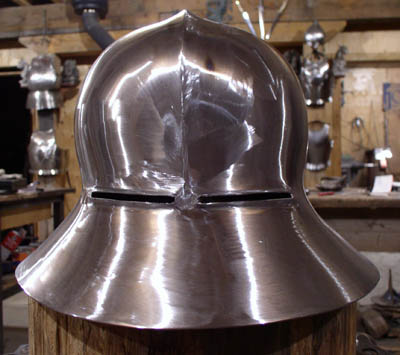

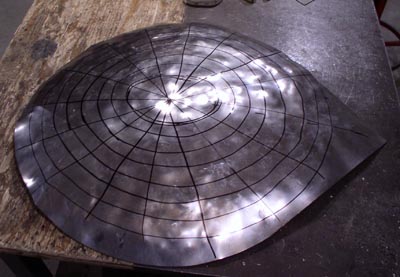

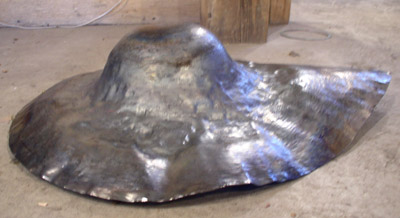

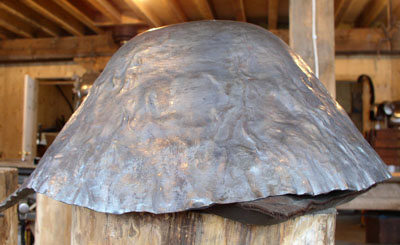

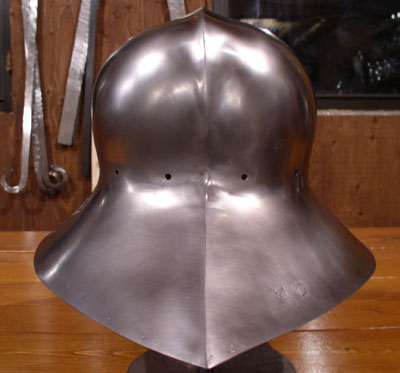

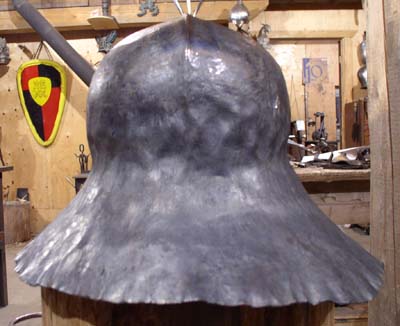

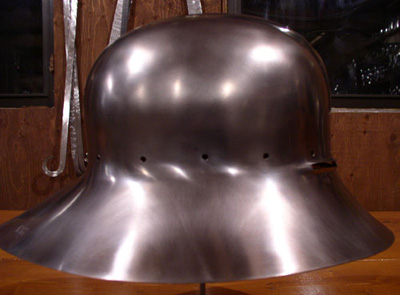

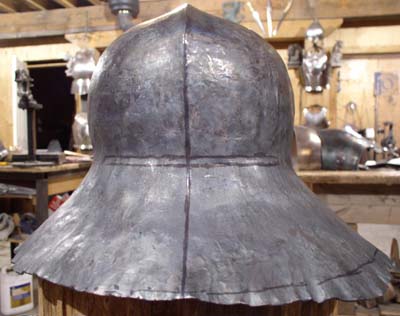

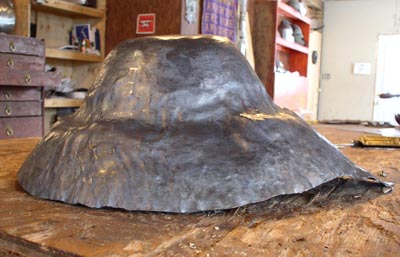

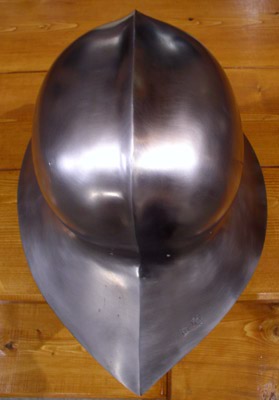

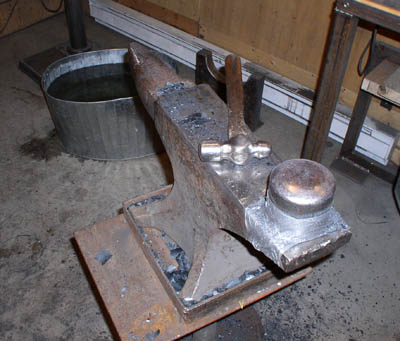

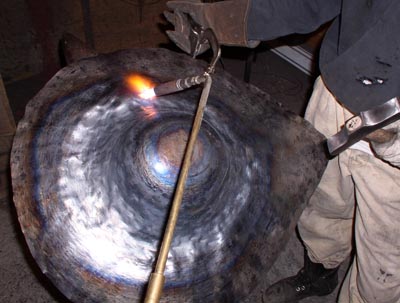

Прикрепленные миниатюры

•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

[Vicen]

Господа!!!!! Ну обьясните пожалуста необразованному, что такое Райзинг?

[Pehotinec]

Господа!!!!! Ну обьясните пожалуста необразованному, что такое Райзинг?

Это процесс придания формы листовому металлу на шпераке ударами СНАРУЖИ

[SkogTroll]

ровно этот процесс и отражен на фотках, которые вы выложили

[Jim Hawkins]

Блин, товарищи, используйте русские термины, если вы снаружы лупите- это ещо не рэйзинг- рэйзинг это ОСАЖИВАНИЕ- вы перегоняете ширину в толщину, снаружы можно не только осаживать- можно разбивать металл- из толщины в ширину(длину и т.п.
).

[Raidho]

вот как...
Про то что из толщины в ширину я и не знал как по-русски называется.
Отметил бы только что при изготовлении сложных деталей типа этого шлема всегда применяется и то и другое, т.е. где-то мы металл сгоняем в толщину, а кое где растягиваем, например когда делаем хвост салада или так сказать передний сектор готического налокотника.

Изменено: Raidho, 03 Сентябрь 2008 - 14:52
